भिडियो प्रदर्शन

कट-देखि-लम्बाइ कतर्न लाइनहरूको आपूर्तिकर्ता:

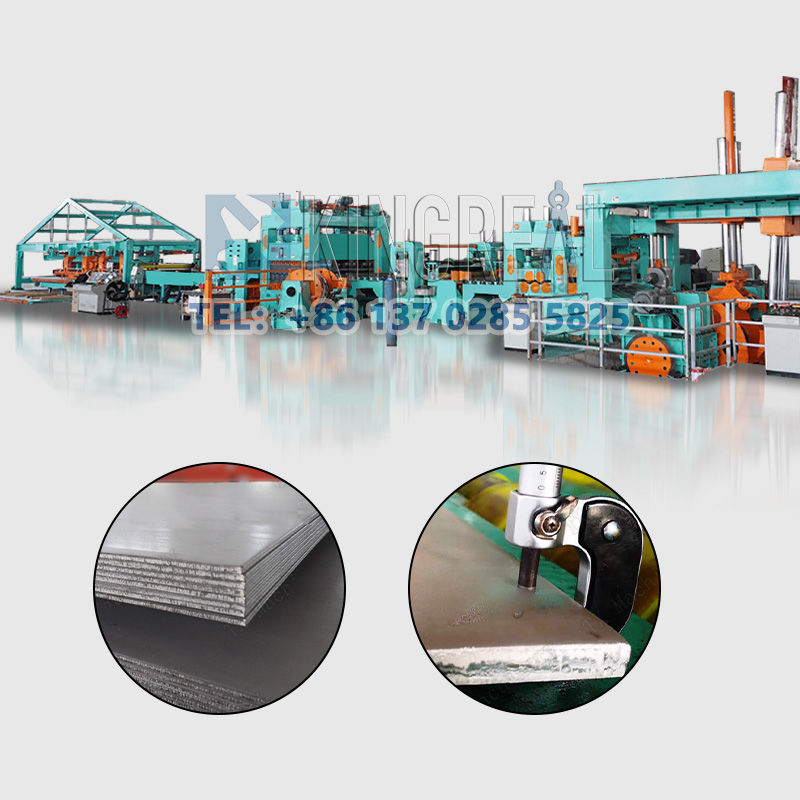

हेभी गेज कट टु लम्बाइ लाइन - 2024 KINGREAL ले लम्बाइ लाइनमा कट, हाई स्पीड कट टु लम्बाइ मेसिन, सिम्पल कट टु लम्बाइ लाइन र यो हेभी गेज कट टु लम्बाइ मेसिन, जसले हट रोल्ड स्टिलको काट-टु-लम्बाइ सटीक बनाउन सक्छ। , कोल्ड रोल्ड स्टील, स्टेनलेस स्टील, सिलिकन स्टील र अन्य धातु कोइलहरू पूर्ण स्वचालित उत्पादन प्रक्रियाको लागि स्वचालित स्ट्याकिंग उपकरणको साथ।

भारी शुल्क CTL लाइन मा ब्रेकआउट:

यसको उच्च शक्ति, राम्रो कठोरता, सजिलो प्रशोधन र गठन र राम्रो वेल्ड-क्षमताको कारण, बाक्लो शीट मेटल कुंडल विभिन्न औद्योगिक क्षेत्रहरूमा व्यापक रूपमा प्रयोग गरिन्छ, विभिन्न उद्योगहरूको आवश्यकताहरू पूरा गर्न। हेभी गेज कट टु लम्बाइ लाइनको माग बढ्दै गएको छ, उपकरणको उच्च आवश्यकताका लागि बाक्लो शीट मेटल कुण्डलीको प्रशोधन, अनकोइलिङ उपकरण लेभलिङदेखि छायाँ र स्ट्याकिङसम्म। लोड-असर दायराका लागि आवश्यकताहरू पाना धातुको अन्य मोटाईहरूको तुलनामा धेरै उच्च छन्।

KINGREAL हेभी गेज कट टु लम्बाइ लाइन विशेष रूपमा डिकोइलर, स्ट्रेटनर, मापन, कट टु लम्बाइ मेसिन र स्ट्याकिंग द्वारा 6-20 एमएम सम्मको मोटाई दायराको कुण्डलहरू प्रशोधन गर्न डिजाइन गरिएको हो।

प्राविधिक विशिष्टता:

लम्बाइ रेखा काट्ने कार्य प्रक्रिया:

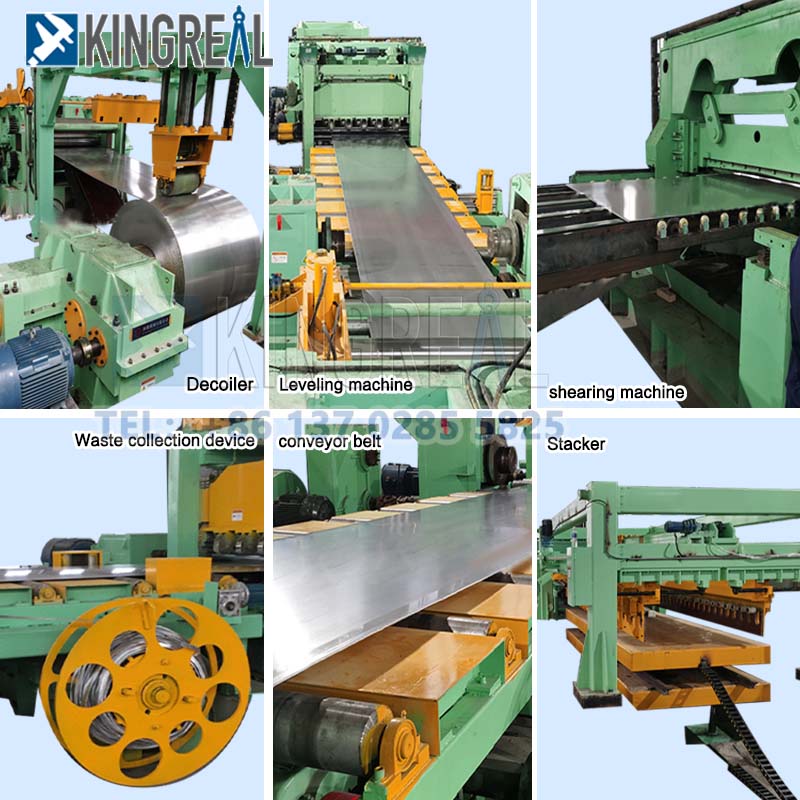

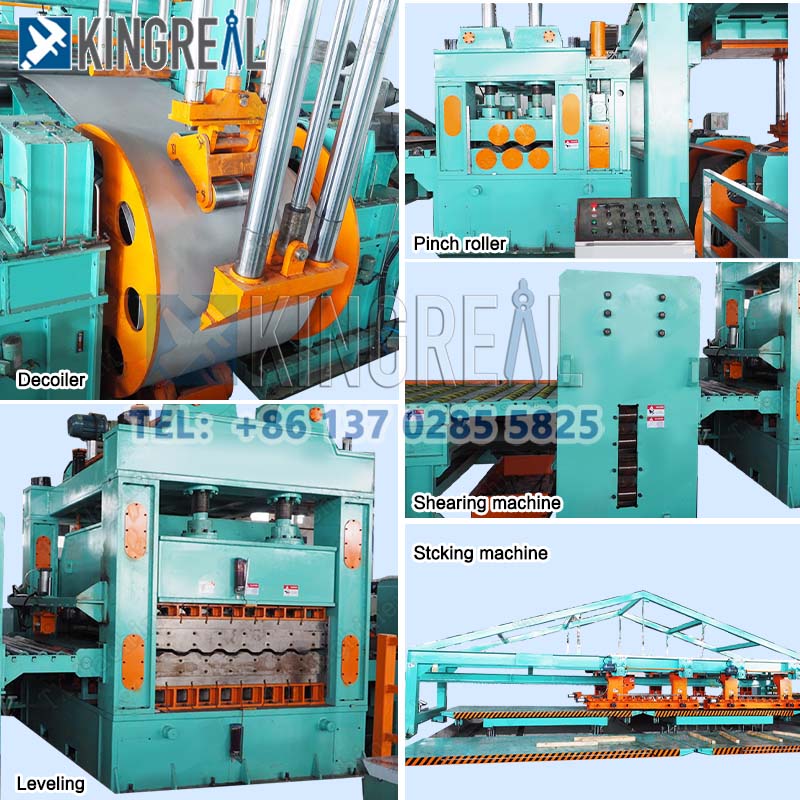

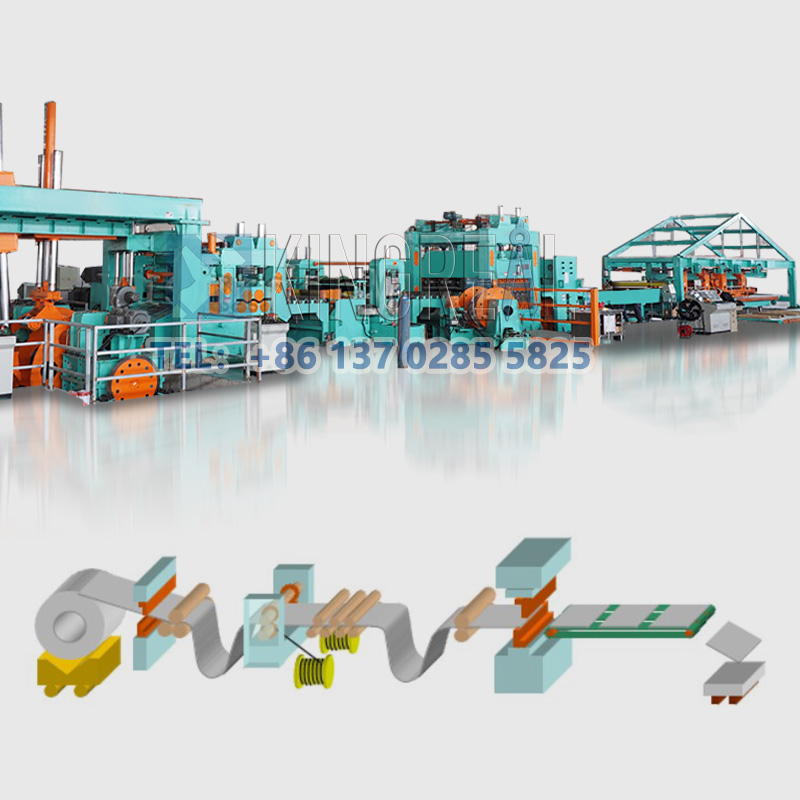

हाइड्रोलिक डेकोइलर--फ्रेम हाइड्रोलिक पायलट मेसिन--सेभेन-रोल लेभलिङ मेसिन--डबल-हेड ट्रिमर-स्कार्प कलेक्टर-- इलेभेन-रोल लेभलिङ मेसिन-- वायमेटिक साइजिङ उपकरण-- टेलबोर्ड फिडर-- हाइड्रोलिक काट्ने मेसिन-- स्ट्याकिङ मेसिन

CTL लाइन बारे थप विवरण:

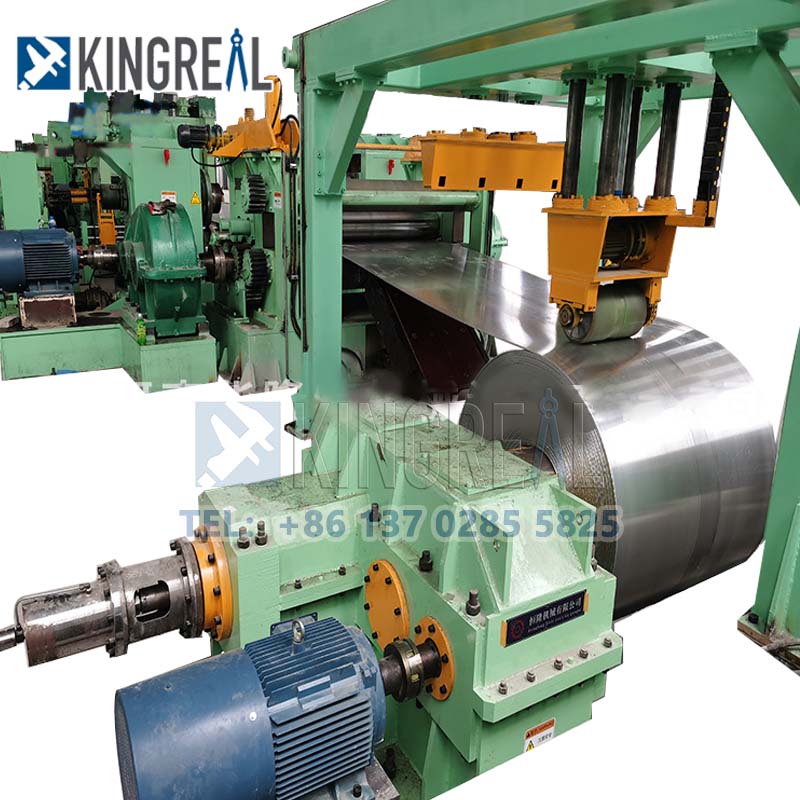

• हाइड्रोलिक डबल कोन अनकोइलर

a. क्षमता: 30T

b.ब्रेक निर्दिष्टीकरण: 4-DBH205

c.material फ्रेम लिफ्टिङ स्ट्रोक 650mm (सिधै रिलमा लिफ्ट, सामग्री स्टिल लाइनर हटाउन आउन सक्छ)

d. स्टिल कोइल क्ल्याम्प गर्न डबल बेयरिङ डबल कोन माथिल्लो दबाब प्रकारको संयन्त्र अपनाउने, मेसिन आधारको दोस्रो छेउको चाल हाइड्रोलिक सिलिन्डरहरूद्वारा संचालित हुन्छ र एकसाथ ड्राइभ सेन्टरिङको कार्य हुन्छ, अनकोइलरको दोस्रो छेउमा स्पिन्डल। वायमेटिक डिस्क ब्रेक उपकरणको साथ डिजाइन गरिएको छ।

• सेभेन-रोलर प्रि-लेभिङ मेसिन

यसले दुई-रोलर क्ल्याम्पिङ र फिडिङ र पाँच-रोलर लेभलिङको संरचना अपनाउछ। मोटरले माथिल्लो र तल्लो रोलरहरूलाई रिड्यूसर र वितरण बक्स मार्फत विश्वव्यापी जडान शाफ्ट मार्फत ड्राइभ गर्दछ, माथिल्लो रोलर समायोजन र फिडिंगको लागि तल थिच्ने काम हाइड्रोलिक सिलिन्डरद्वारा निष्पादित हुन्छ, र माथिल्लो रोलर समायोजन र लेभलिङको लागि तल थिचेर कार्यान्वयन गरिन्छ। विद्युत शक्ति द्वारा। प्रि-स्कूलिङ मेसिन र लेभलिङ होस्टको सिंक्रोनस अपरेशनलाई ध्यानमा राख्दै, मोटर नियन्त्रण अमेरिकी PARKER590C श्रृंखला DC नियन्त्रण प्रणालीद्वारा नियन्त्रित हुन्छ। सार्वभौमिक जडान शाफ्ट मिल औद्योगिक सार्वभौमिक शाफ्ट अपनाउँछ।

लेभलिंग रोलर व्यास: Φ220mm

लेभलिंग रोल स्पेसिङ: 260mm

रोलर मात्रा: 2+5 रोलर

रोलर सामग्री: टेम्पर्ड र मध्यम फ्रिक्वेन्सी कडा (HRC60) संग GCr15 जाली इस्पात

मुख्य मोटर शक्ति: 132KW DC

समायोजनको लागि मोटरको शक्ति:  2-7.5KW

मुख्य घटाउने: JZQ850

समायोजन रिड्यूसर: 2-BWY4 स्विङ घटाउने

• साइजिङ उपकरण

a.Function: दौडँदा पानाको आकार बाहिर निस्कनबाट रोक्ने, र पानालाई लेभलिङ मेन मेसिनमा नियमन गर्ने। यसमा मेसिन आधार, सीमा रोलर, सपोर्टिङ सिट स्लाइड, गाइड रोलर र समायोजन यन्त्र हुन्छ। ठाडो गाइड रोलरहरू पाना चौडाइ दिशाको दुबै छेउमा प्रदान गरिन्छ, र गाइड रोलर फ्रेम सम्बन्धित स्लाइडमा फिक्स गरिएको छ, जसले तार रडको माध्यमबाट मोटर मार्फत पाना चौडाइको दिशामा गाइड स्तम्भमा स्लाइड सार्दछ। अखरोट भुक्तानी, विभिन्न पाना चौडाइहरू अनुकूलन गर्न। समायोजन मोटर चालित छ।

b. समायोजन दायरा: 900 ~ 2000mm

गाइड रोलर सामग्री: Gcr15 (HRC60)

समायोजन मोटर: 2 ~ 3KW

समायोजन रिड्यूसर: 2-WPDKS135 वर्म रिड्यूसर

• लम्बाइ रेखामा मुख्य काट्नुहोस्

प्रकार्य: कपाल काट्ने मेसिनले मुख्यतया टाउको काट्ने, पुच्छर काट्ने, साइड ट्रिमिङ, अनुदैर्ध्य कतर्न र कट-देखि-लम्बाइ कतर्नका कार्यहरू पूरा गर्दछ।

सामग्री अनुकूलनता: यो साधारण कार्बन स्टील, उच्च गुणस्तर कम मिश्र धातु इस्पात, मिश्र धातु इस्पात, पाइपलाइन इस्पात र स्टेनलेस स्टील प्लेट जस्ता विभिन्न मोटाई र सामग्री को स्टील प्लेटहरु को लागी उपयुक्त छ।

स्वचालन को डिग्री: सम्पूर्ण प्रक्रिया स्वचालित रूपमा काम गर्दछ, म्यानुअल सञ्चालन कम गर्न र उत्पादन दक्षता सुधार।

सटीक मापन: सही काट्ने आकार सुनिश्चित गर्न उच्च परिशुद्धता मापन संग।

शियर ब्लेड ग्याप समायोजन: काट्ने गुणस्तर सुनिश्चित गर्न शियर ब्लेड साइड ग्याप समायोजन गर्न सकिन्छ।

a.Model: हाइड्रोलिक ब्रेक

b. स्ट्रोक प्रति मिनेट: 8 ~ 12 पटक

c. ब्लेड सामग्री: Cr12Mov

d. मोटर पावर: 55KW

• कन्भर्टर

खुवाउने स्टेशन:

a. यसमा फ्रेम, स्विङ रोलर टेबल, कन्भेयर रोलर कन्वेयर र पावर युनिट हुन्छ। यसको कार्य फ्ल्याट प्लेटलाई फ्याँक्ने मेसिनमा इनपुट गर्नु हो।

b. मोटर: 7.5KW

c.Reducer: BWY4 स्विङ रिड्यूसर

मुख्य फिडर:

a. यसमा मेसिन बेस, प्लेक, स्लाइडर, थ्रोइङ रोलर र पावर युनिट हुन्छ। फ्याँकिएको सामग्री माथिल्लो रोलर लिफ्टिङ र वायमेटिक कार्यान्वयनको लागि कम। प्रसारण मेकानिकल छ। यसको कार्य प्लेटलाई यार्डिङ टेबलमा खुवाउनु हो।

b. मोटर: 7.5KW

c.Reducer: BWY4 स्विङ रिड्यूसर

• स्ट्याकिंग मेसिन

स्ट्याकिंग तालिका: यसमा स्टिल प्लेटहरू र स्टिल खण्डहरू सँगै वेल्डेड हुन्छन्। यसको कार्य क्यालिब्रेट गरिएको फ्ल्याट प्लेट स्ट्याक गर्न हो। लम्बाइ 12 मिटर।

वायमेटिक स्टकर: यसमा अनुदैर्ध्य सीमा लेभलिङ यन्त्रको एक सेट र ट्रान्सभर्स लिमिट लेभलिङ यन्त्रको तीन सेटहरू हुन्छन्। दुवै सीमित र समायोजन संयन्त्र विभिन्न बोर्ड चौडाइ अनुसार समायोजित गर्न सकिन्छ, र समायोजन म्यानुअल छ। सामाग्री सुधार कार्यान्वयन एक वायवीय actuator हो।

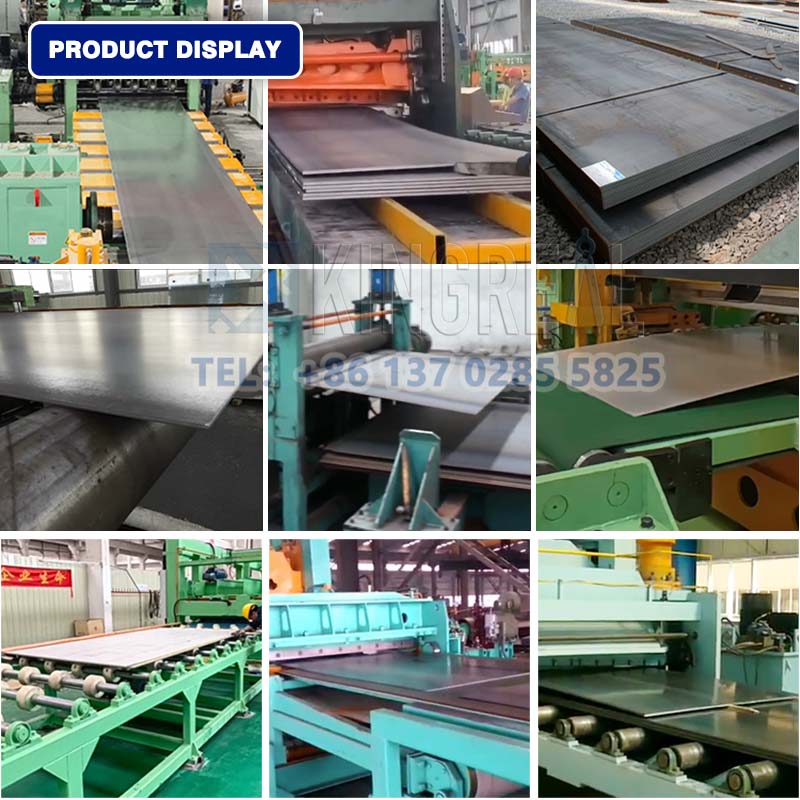

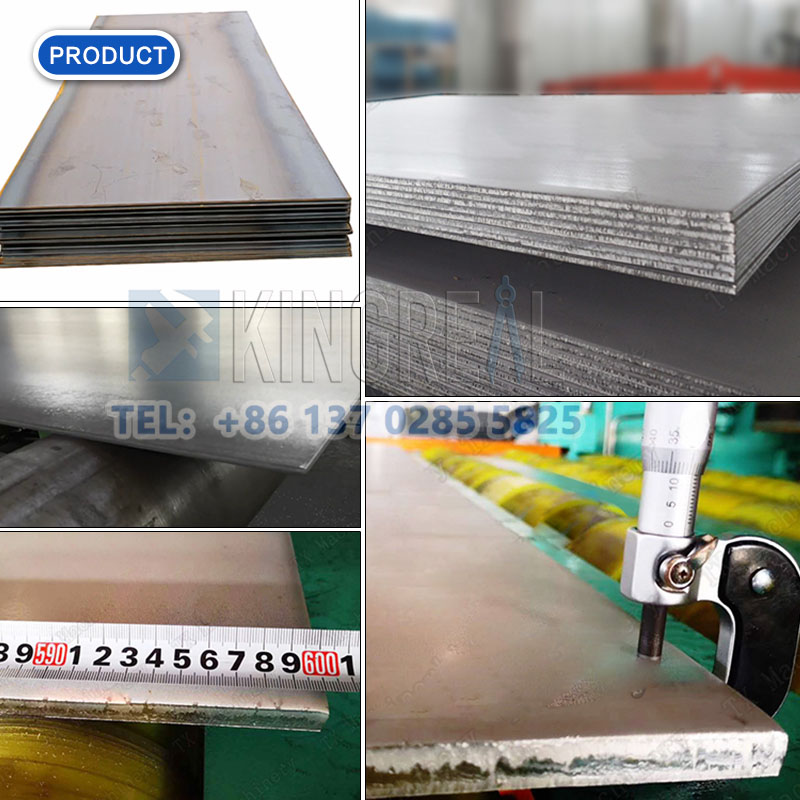

अन्तिम उत्पादन प्रदर्शन

भारी गेज CTL लाइन को लागी KINGREAL सेवा:

1. अनुकूलित सेवाहरूको पूर्ण दायरा, ग्राहकको प्लेट उत्पादन अनुसार कट टु लम्बाइ उत्पादन लाइन रेखाचित्र डिजाइन प्रदान गर्न आवश्यक छ, छनोट संग कन्फिगर गर्न सकिन्छ।

2. CTL लाइनका लागि विभिन्न कन्फिगरेसनहरू प्रदान गर्नुहोस्, जस्तै लोडिङ ट्रली, ट्रिमिङ उपकरण, स्वचालित स्ट्याकिङ, स्वचालित डिस्चार्जिङ, आदि; पूर्ण स्वचालित उत्पादन महसुस।

3. CTL लाइनको स्थिरता र दीर्घायु सुनिश्चित गर्न विभिन्न सामानहरू प्रदान गर्नुहोस्;

4. इन्जिनियरहरूले स्थानीय बिक्री पछि सेवा ग्यारेन्टी, साइटमा कट टु लम्बाइ लाइन स्थापना गर्न मार्गदर्शन गर्न सक्छन्।

5. 24/7 अन-लाइन बिक्री पछि सेवा, प्राविधिक जवाफ।
