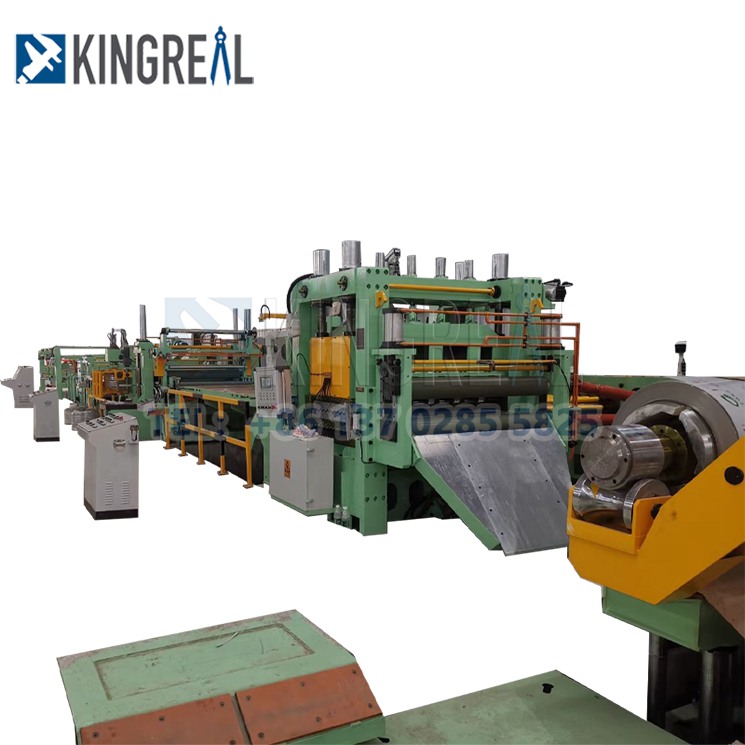

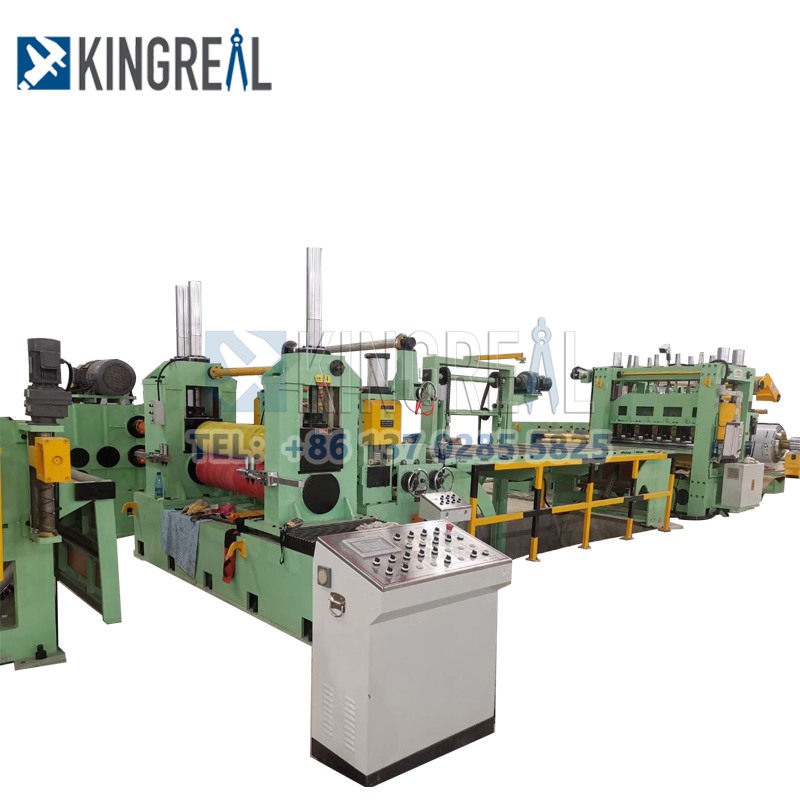

ग्राहकका फाइदाहरू अधिकतम बनाउनको लागि, २०२३ मा नयाँ डिजाइन कट टु लम्बाइ लाइन मेसिनले नयाँ मेटल कट-टु-लम्बाइ लाइन डिजाइन गरेको छ, जुन पूर्ण रूपमा स्वचालित हाई-स्पीड फ्लाइङ कट र स्वचालित स्ट्याकिङ गर्न सक्षम छ।
भिडियो बारे२०२३ नयाँ डिजाइन कट टु लम्बाइ लाइन मेसिन:
कट टु लम्बाइ लाइन मेसिन भनेको के हो?
थप धातु प्रशोधनमा प्रयोगको लागि, KINGREAL मेटल कट टु लम्बाइ मेसिनलाई विभिन्न मोटाइका धातुको कुण्डलहरू एक निश्चित चौडाइको पानाहरूमा काट्न डिजाइन गरिएको छ।
उत्पादन लाइन प्रभावकारी रूपमा सञ्चालन भएको सुनिश्चित गर्न, लम्बाइ निर्माण लाइनहरूमा काटेर सामान्यतया विभिन्न उत्पादन उपकरणहरू समावेश हुन्छन्। १-२४ मिलिमिटर वा सोभन्दा मोटाइ भएका धातुहरूलाई प्रायः धातुको काट-देखि-लम्बाइ कतर्न लाइनहरू प्रयोग गरेर प्रशोधन गरिन्छ।
हाम्रो नयाँ डिजाइन के छ?

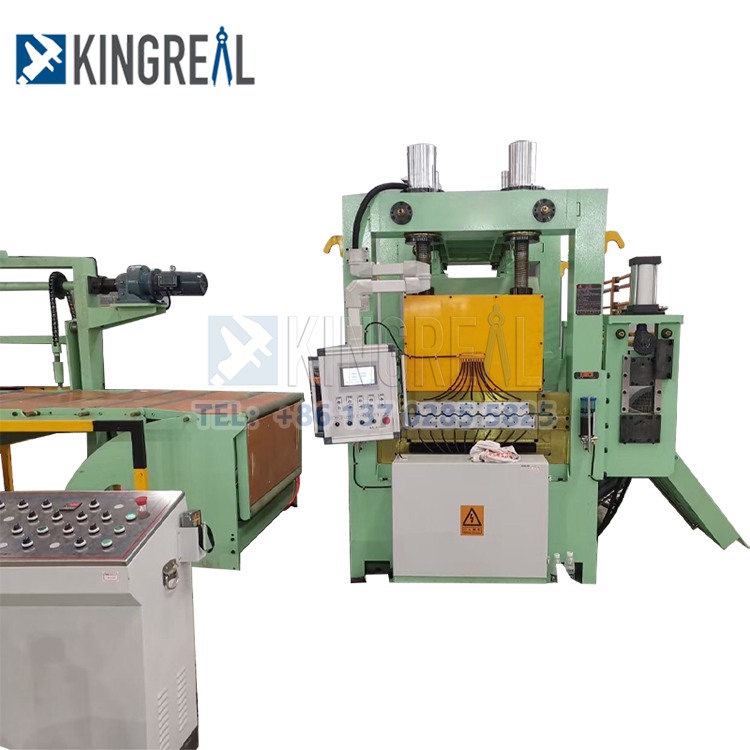

लाइनको उत्पादन गति बढाउनको लागि, KINGREAL ले फ्लाइङ शियर मेसिनलाई डिजाइन र अप्टिमाइज गरेको छ, जसले निर्बाध परिशुद्धताका साथ काट्न र गति २०m/मिनेटबाट 80m/min सम्म बढाउन सक्षम छ।
उत्पादनको गुणस्तर सुनिश्चित गर्न र उत्पादन गति बढाउन दुवै पक्षको गुणस्तर र डिजाइनका लागि द्रुत शियरसँग धेरै विशेष आवश्यकताहरू छन्।
CTL लाइनको अन्तिम भाग वैकल्पिक रूपमा स्वचालित स्ट्याकिंग उपकरणहरूसँग सुसज्जित हुन सक्छ, जसले पानाहरूको स्वचालित स्ट्याकिंग सक्षम गर्दछ। श्रम लागत घटाउनुहोस् र उत्पादन दक्षता सुधार गर्नुहोस्।
HMI डिस्प्ले Mitsubishi, Yaskawa, Siemens, Baumiller, Delta, Schneider र अन्य प्रमुख ब्रान्डहरू भएको इलेक्ट्रोनिक नियन्त्रण प्रणाली हो।
लम्बाइ लाइन मेसिनको काम गर्ने प्रक्रिया:
हाइड्रोलिक डिकोइलर → पिन्च फिड रोलर → उच्च परिशुद्धता स्ट्रेटनर → फ्लाई सियरिङ मेसिन → अनलोडिङ टेबल / स्वचालित स्ट्याकिङ टेबल
लम्बाइको रेखामा काट्ने प्रमुख तत्वहरू
अनकोइलिङ र सपोर्टिङ कोइलका लागि KINGREAL हाइड्रोलिक क्यान्टिलभरको अधिकतम क्षमता १५ टन छ।
हाइड्रोलिक सिलिन्डरहरूका लागि अनकोइलर फिर्ता लिन मिल्ने र व्यास भित्रको कुण्डलको लागि उपयुक्त छ। यसमा क्यान्टिलभर हात जोडिएको छ।
उच्च गति फिड र सटीक लम्बाइ नियन्त्रण समायोजनको लागि, KINGREAL लेभलिङ मेसिन एक सर्वो मोटर द्वारा संचालित छ। प्रोग्रामेबल कन्ट्रोल कन्ट्रोल कन्सोल सञ्चालन गर्न प्रयोग गरिन्छ।
ड्राइभ प्रणाली: फिड रोलरहरू, 15KW सर्वो मोटर, परिशुद्धता घटाउने ड्राइभमा सिङ्क्रोनाइज कन्वेयर बेल्ट
वायवीय प्रणालीका कम्पोनेन्टहरूमा ग्यास स्रोत (जुन मागकर्ताले आपूर्ति गर्दछ), ग्यास स्रोत प्रशोधन भागहरू, सेलेनोइड, सम्बन्धित पाइपलाइनहरू र सिलिन्डरहरू, आदि समावेश गर्दछ।
High-quality materials are used to create the salennoid and other components.
प्राविधिक विनिर्देशहरू: वायु स्रोत क्षमता: 1m3/मिनेट, दबाव दायरा: 0.4–0.6Mpa।
कट टु लम्बाइ मेसिनको प्राविधिक विवरण
|
मेसिन प्रकार |
लम्बाइ रेखामा काट्नुहोस् |
|
कुंडल सामग्री |
धातु कुंडल (अन्य अनुकूलित गर्न सकिन्छ |
|
कुंडल मोटाई |
०.५-१० मिमी |
|
कुण्डल चौडाइ |
600-2000mm |
|
कुण्डल भित्री व्यास |
500/610 मिमी |
|
कुण्डल बाहिरी व्यास |
≤2000 मिमी |
|
काट्ने गति |
१०-७० मिटर/मिनेट |
|
लम्बाइमा काट्नुहोस् सटीकता |
±1.5 मिमी |
|
लम्बाइ दायरामा काट्नुहोस् |
500 ~ 4000 मिमी |
|
पाना स्तर समतलता |
≤±1.5mm/m² |
लम्बाइ रेखामा धातु काटनको राम्रो प्रयोग गर्दै
- तौल सन्तुलन कायम राख्न कुण्डल सही रूपमा राखिएको हुनुपर्छ। यसलाई रिसेट गर्नु अघि, कुण्डल ट्रलीले कुण्डललाई डिकोइलरमा मिलाएर कस्नु पर्छ।
- कुण्डलको टाउकोलाई पपिंग हुनबाट रोक्नको लागि, कुण्डली प्याकेज खोल्नु अघि कर्षण रोलरको साथ कुण्डल हेड थिच्नुहोस्।
- मेसिन सञ्चालनमा हुँदा अपरेटर कुण्डलीमा उभिनु हुँदैन।
अर्डरमा स्वागत छ:
