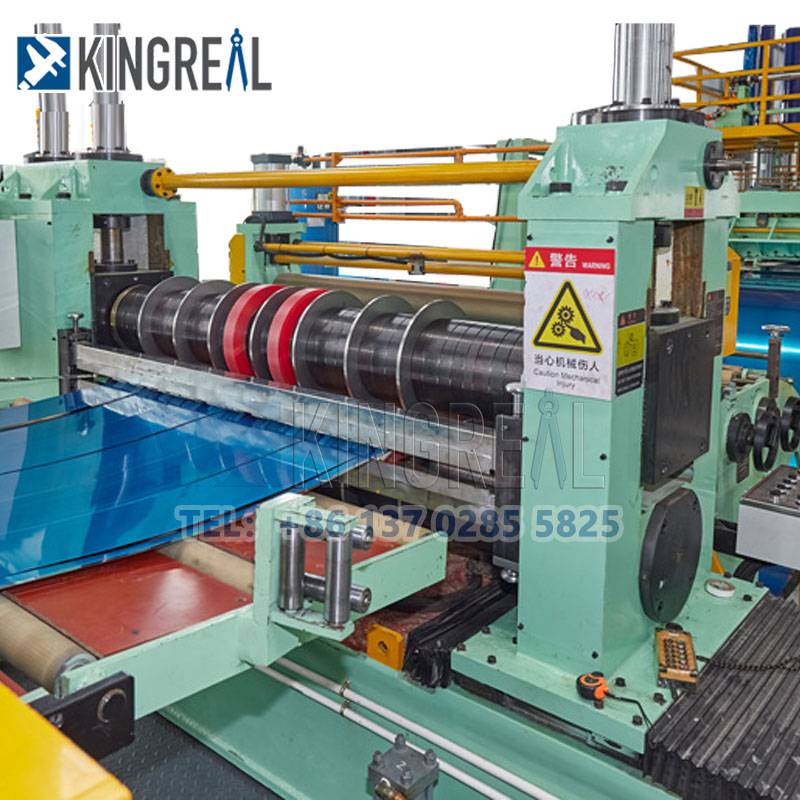

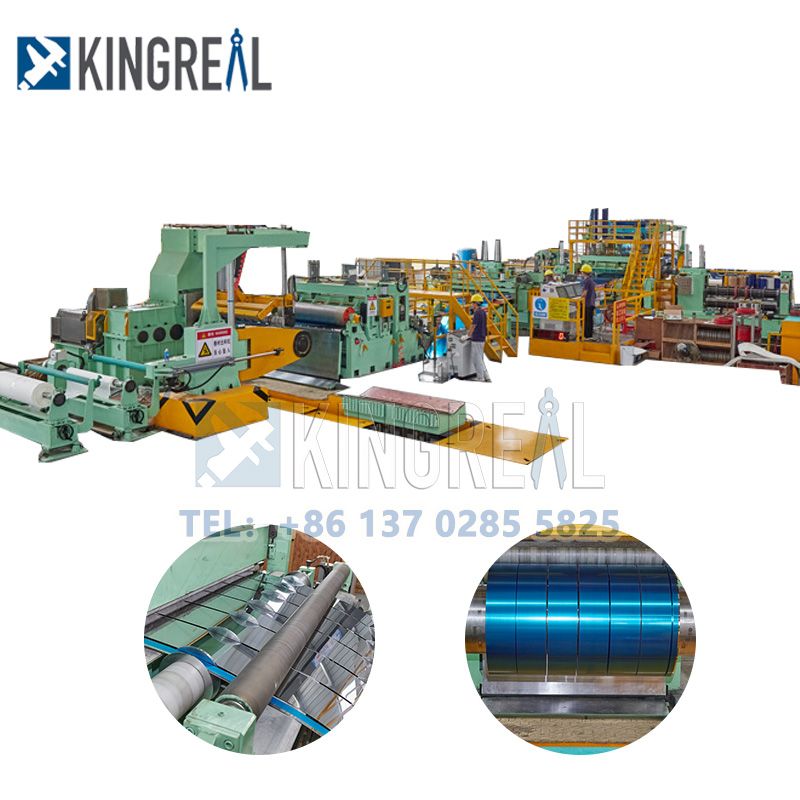

KINGREAL SLITTER SLITTER 1650mm कोइल स्लिटिङ् मेसिन सबैभन्दा सुविधायुक्त मेटल स्लिटिङ् लाइन हो, जसले 0.3-3mm मोटाईको पानाको कुण्डललाई चिप्लन सक्छ र स्लिट कुण्डललाई रिवाइन्ड गर्न सक्छ। KINGREAL SLITTER SLITTER 1650mm कोइल स्लिटिङ् मेसिनहरू संयुक्त राज्य अमेरिका, टर्की, संयुक्त राज्य अमेरिका, टर्की र ग्राहकका लागि स्लिटिङ् मेसिनहरू उत्पादन गर्दछ। अरब। नवीनतम उद्धरण कार्यक्रमको लागि हामीलाई सम्पर्क गर्नुहोस्!
KINGREAL STEEL SLITTER 1650MM कोइल स्लिटिङ् मेसिन विभिन्न प्रकारका सामग्रीहरू, जस्तै स्टील, आल्मुनियम, GI, कपर र सिलिकनलाई स्लिट गर्न र रिवाइन्ड गर्नको लागि डिजाइन गरिएको हो। यो 1600mm कोइल स्लिटिङ् लाइन मेटल स्लिटिङ् लाइनको सबैभन्दा सामान्य डिजाइनहरू मध्ये एक हो र यसले कोइल प्रशोधन स्लिटिङ्का लागि धेरैजसो बिरुवाहरूको आवश्यकताहरू पूरा गर्दछ। कुण्डली मोटाई 0.3mm-3mm र चौडाइ 1650mm सम्मको दायरा ह्यान्डल गरियो।
1. दोहोरो स्लिटर हेड कुण्डल काट्ने मेसिन
5. हाई स्पीड कुण्डल काट्ने मेसिन
|
कच्चा माल |
||
|
छैन। |
नाम |
विशिष्टता |
|
1 |
सामग्री |
सीआर, स्टील, एल्युमिनियम |
|
2 |
कुण्डल मोटाई |
०.३-३ एमएम |
|
3 |
कुण्डल चौडाइ |
500-1650mm |
|
4 |
कुण्डल I.D |
≤Φ2000mm |
|
5 |
कुण्डल O.D |
Φ508mm, Φ610mm |
|
6 |
कुंडल वजन |
२५ टी |
|
उत्पादन लाइन विशिष्टता |
||
|
1 |
स्लिट पट्टी |
२५ अधिकतम |
|
2 |
काट्ने मेसिन |
0-200M/min |
|
3 |
शक्ति |
380V/50Hz/3Ph |
|
4 |
चौडाइ सहिष्णुता |
≤±0.05mm |
|
5 |
स्क्र्याप किनारा चौडाइ दायरा |
2-10mm |
|
6 |
समाप्त उत्पादन burrs |
≤ ०.०३ मिमी |

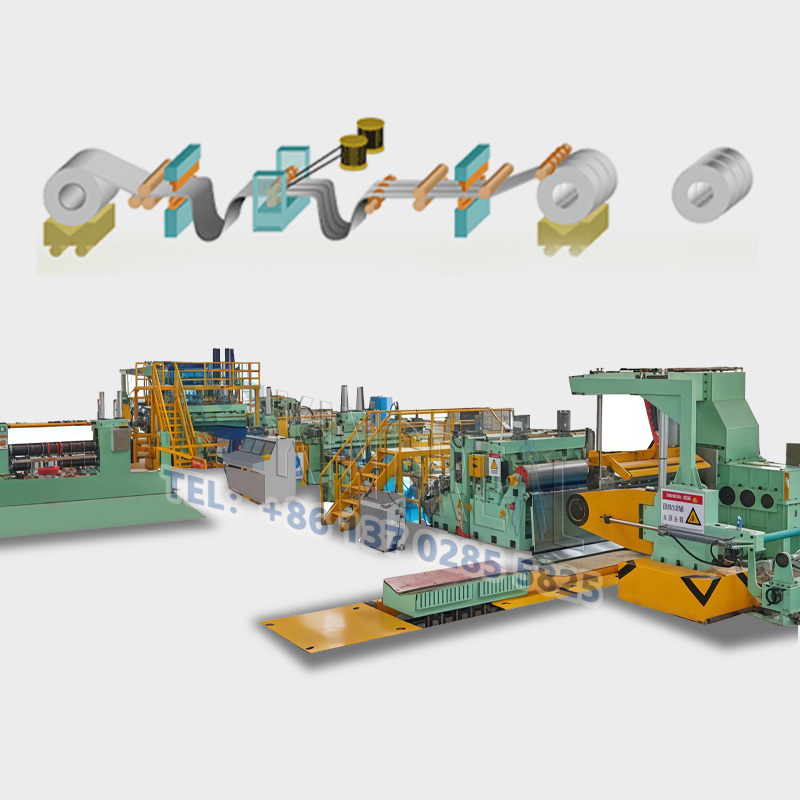

ट्रली लोडिङ कुण्डल -- डिकोइलरको हाइड्रोलिक ठाडो सेन्टरिङ -- हाइड्रोलिक डिकोइलर -- पिन्च र लिभर -- प्लेट हेड शियर -- लूप ब्रिज -- स्लिटिङ् मेसिन -- टेन्सन स्टेशन -- अलग गर्ने -- रिवाइन्डिङ मेसिन
संरचना र प्रयोग: अनकोइलरलाई खुवाउन प्रयोग गरिन्छ, स्टिलको कुण्डललाई भण्डारण तालिकाबाट अनकोइलरको रिलमा ढुवानी गर्न, ट्रली हाइड्रोलिक मोटरद्वारा नियन्त्रित हुन्छ, र लिफ्टिङ हाइड्रोलिक सिलिन्डरद्वारा नियन्त्रित हुन्छ।
लिफ्टिङ मेकानिज्म: हाइड्रोलिक सिलिन्डर र स्लाइडिङ फोर-गाइड स्तम्भ संरचना, सिलिन्डरद्वारा प्रदान गरिएको लिफ्टिङ पावर, सिलिन्डरले V-प्रकार बेयरर टेबल लिफ्टिङलाई बढावा दिन, माथि र तल स्टिल कोइलको कार्य प्राप्त गर्न।
यात्रा संयन्त्र: हाइड्रोलिक मोटर र समानान्तर गाइड रेल संरचना, यात्रा शक्ति हाइड्रोलिक मोटर द्वारा प्रदान गरिएको छ, ताकि ट्रली अनकोइलरको स्पिन्डलको अक्षीय दिशामा तेर्सो रूपमा सर्छ। रेलको प्रत्येक छेउमा ट्रलीलाई पटरीबाट खस्नबाट रोक्नको लागि सीमा ब्लक छ।
A. कार्य:
स्टिलको कुण्डली बोक्ने, कुण्डलको भित्री व्यासलाई विस्तार गर्ने र कस्ने, अनकोइल गर्ने र डिस्चार्ज गर्ने वा रिसाइकल गर्ने।
कोइल प्लेटलाई समर्थन गर्दै र स्टिल स्ट्रिपलाई तनाव प्रदान गर्दै, यसमा फ्रेम, स्पिन्डल, विस्तार र संकुचन रील, अनवाइन्डिङ र प्रेसिङ उपकरण, सहायक समर्थन, ब्रेकिङ उपकरण, र पावर पार्टहरू समावेश छन्।
B. निर्माण
क) मुख्य फ्रेम: स्टिलले बनेको, A3 स्टिल प्लेट, #45 स्टिल फोर्जिङ बियरिङ सीट वेल्डिङ पछि, annealing गुणात्मक उपचार मार्फत विकृत छैन;
ट्रली लोडिङ कुण्डल -- डिकोइलरको हाइड्रोलिक ठाडो सेन्टरिङ -- हाइड्रोलिक डिकोइलर -- पिन्च र लिभर -- प्लेट हेड शियर -- लूप ब्रिज -- स्लिटिङ् मेसिन -- टेन्सन स्टेशन -- अलग गर्ने -- रिवाइन्डिङ मेसिन
ग) रील उठाउनुहोस् र संकुचन गर्नुहोस्: स्लाइडर-प्रकार पुश-पुल विस्तार रील फारमको प्रयोग; चार घुमाउरो प्लेट (न. 45 स्टिल), तार काट्ने स्लाइडर जोडी, विस्तार व्यास: Ф470mm-520mm (प्लस रबर आस्तीन Ф610mm पुग्न); रील 1650mm को प्रभावकारी काम लम्बाइ, समग्र mandrel रील माथि र तल जब एकाग्रता सुनिश्चित गर्न।
|
संरचनाहरू |
स्टिल प्लेट वेल्डेड आधार, पावर गियरबक्स, पट्टिका र फ्रेम |
|
मात्राहरू |
१ सेट |
|
स्लिटिंग गति |
200M/Min |
|
कटर शाफ्ट को व्यास |
Φ220mm × 1900mm |
|
सामग्री |
42CrMo |
|
ब्लेड आकार |
Φ350mm ×Φ220mm × 10mm |
|
मुख्य मोटर शक्ति |
AC110Kw |
1. ग्याल्भेनाइज्ड स्टील स्लिटिंग मेसिनले के गर्छ?
2. साँघुरो स्ट्रिप कुण्डल काट्ने मेसिनको कार्य के हो?
3. ग्याल्भेनाइज्ड स्टिल स्लिटिंग मेसिनमा स्नबर के हो?
4. मेटल कोइल स्लिटिंग लाइनको लागत प्रदर्शन कसरी मूल्याङ्कन गर्ने?
5. स्टेनलेस स्टील कोइल स्लिटिंग लाइन कसरी कायम गर्ने?
◆ व्यापक उत्पादन विशेषज्ञता
उत्पादन र बिक्री अनुभव को 20 वर्ष भन्दा बढी संग, KINGREAL STEEL SLITTER मेटल स्लिटिंग मिसिन मा विशेषज्ञता एक अनुभवी निर्माता हो। KINGREAL STEEL SLITTER ले भियतनाम, टर्की, रूस, भारत, र संयुक्त अरब इमिरेट्स लगायत विश्वभरका राष्ट्रहरूलाई सफलतापूर्वक विभिन्न प्रकारका धातु काट्ने मेसिनहरू आपूर्ति गरेको छ। व्यापक रूपमा ग्राहकहरु द्वारा मान्यता प्राप्त।
◆ विशेषज्ञ टोली शक्ति
KINGREAL STEEL SLITTER सँग आफ्नै आन्तरिक प्राविधिक, बिक्री र उत्पादन टोलीहरू छन्। KINGREAL STEEL SLITTER ले बिक्री र उत्पादनदेखि ढुवानी सम्मको प्रक्रियाको हरेक चरणलाई व्यावसायिक रूपमा ह्यान्डल गर्न सक्छ।
◆ खरीद पछि सहायता प्रस्ताव गरिएको छ
KINGREAL STEEL SLITTER ले मेटल स्लिटिंग मेसिनको उचित स्थापना र सञ्चालनको ग्यारेन्टी गर्न अनलाइन र अफलाइन बिक्री पछि स्थापना सेवाहरू प्रदान गर्दछ।
अनलाइन स्रोतहरूमा भिडियो ट्यूटोरियलहरू र व्यापक अनलाइन इन्जिनियरिङ मार्गदर्शनहरू समावेश छन्; अफलाइन स्रोतहरूमा KINGREAL STEEL SLITTER ईन्जिनियरहरूलाई ग्राहकको स्थानीय कारखानामा साइट स्थापना मार्गदर्शन प्रदान गर्न पठाउने समावेश छ।
 |
 |
 |
 |
